青鳥JBF4137A中繼模塊接線安裝技術

1、 概述

1.1、 產品特點

? 內置微處理器。

? 采用 SMT 表面貼裝工藝。

? 模塊工作電壓范圍 DC16~30V。

? 采用二總線技術，無極性要求，傳輸距離可達 1500m。

? 模塊總線應使用雙絞線，導線截面積不小于 1.0mm2。

? 回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干

擾能力強。

? 電子編碼方式，可通過專用電子編碼器編址。

? 模塊采用插拔式結構，先安裝底座，線路檢查完成后再裝主體，進行調試。

? 模塊具有狀態監測和多種故障檢測功能。

1.2、 主要用途及適用范圍

? 中繼模塊，安裝于現場，用于對外接設備進行控制和狀態監測。具備完善的故障

檢測功能（包括斷路，短路和 24V 電源掉電檢測）。

? 編碼型總線中繼模塊應用于兩總線火災報警系統中，可配合青鳥的 JBF-11SF 系

列控制器（聯動型），JBF-50 系列控制器（聯動型）使用。

? 滿足 標準 GB 16806-2006。

? 應用設計遵照 標準 GB 50116“火災自動報警系統設計規范”。

? 適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所。

1.3、 型號的組成及其代表意義

1.4、 使用環境條件

? 工作溫度：-10～+50℃

? 貯存溫度：-20～+50℃

? 相對濕度：≤93%RH (40±2℃)

2、 工作原理

模塊內嵌微處理器，實現與火災報警控制器（聯動型）通訊、電源掉電檢測、邏

輯狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，

編址范圍 1-200。在接收到外接設備傳來的報警信號后，將信息傳送到火災報警控制器

（聯動型）并點亮“報警燈”指示燈。

3、 技術特性

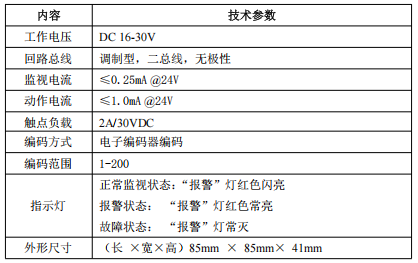

3.1、 主要參數

4、 尺寸、重量

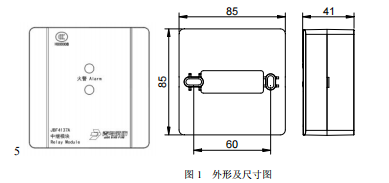

4.1、 外形及安裝尺寸（如圖 1 所示）

4.2、 重量：116g

5、 安裝、調試

5.1、 安裝程序、方法及注意事項

1. JBF4137A 中繼模塊采用明裝方式。

2. 布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用 M4 螺釘），安

裝孔距為 60mm。

3. 回路總線采用 2×1.0-1.5mm

2導線。電源采用 2×1.5mm

2導線。

4. 安裝之前用編碼器對其寫入相應地址碼(1-200)，此編碼應與工程軟件中的編碼相

一致。

5. 將總線 L1、L2 接在端子上，接線無級性。

6. 編碼型總線中繼模塊端子圖例如圖 2 所示

? L1（端子 4）、L2（端子 5）：接通回路總線，無極性。

? 24V(端子 1)、GND(端子 3)：接 24V 直流電源，有極性。

? CV（端子 2）：接 24V 正極。

? AS（端子 9）、GND（端子 10）：接應答（無源觸點）。

? 連接在 AS 和 GND 上的監視設備的動合端必須并聯 10KΩ終端電阻。

? CO(端子 8)、GND（端子 10）：輸出 24V。

5.2、 安裝、調試后的驗收試驗項目、方法和判據：《火災自動報警系統施工及驗收

規范》。

6、 使用方法概述

首先使用電子編碼器對 JBF4137A 中繼模塊進行編碼，然后將其連接到系統控制器

中，對其進行登記。該模塊主要用于給無源產品如“火焰探測器”等特種設備配接使

用。

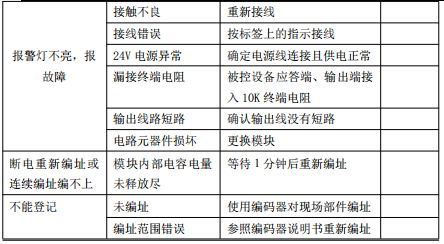

7、 故障分析與排除
