青鳥JBF-FHX1/FHX2/FHX3 防護箱使用說明書

1 概述

此系列產品為控制器防護箱，JBF-FHX1/JBF-FHX2 配合防水接頭使用可滿足 IP66 的防護等級、

JBF-FHX3 配合防水接頭使用可滿足 IP65 的防護等級。

1.1 適用范圍

主要應用于管廊項目。

1.2 型號組成

2 性能參數

共三款產品 JBF-FHX1、JBF-FHX2、JBF-FHX3。主要參數如下：

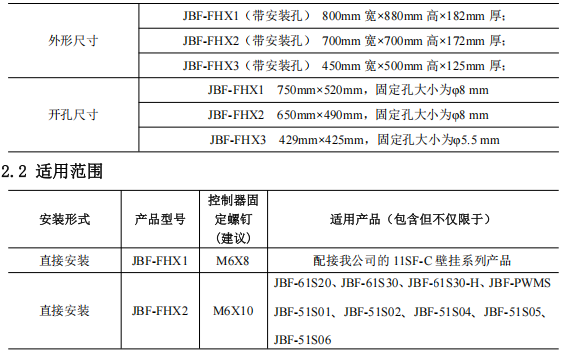

2.1 機械特性

3 安裝調試

1）將防護箱固定到墻上，安裝孔參照防護箱結構圖；

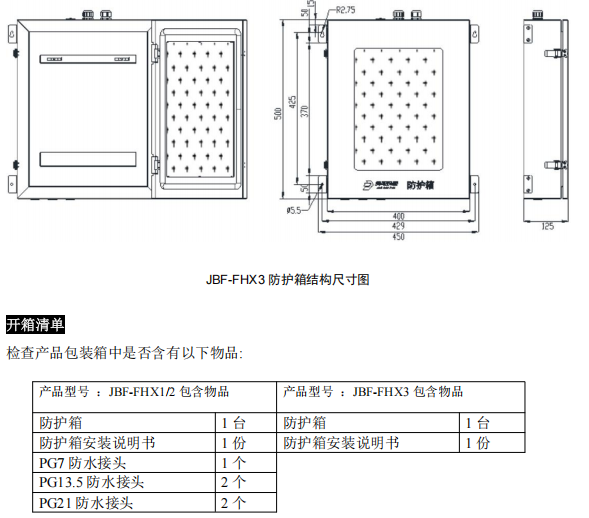

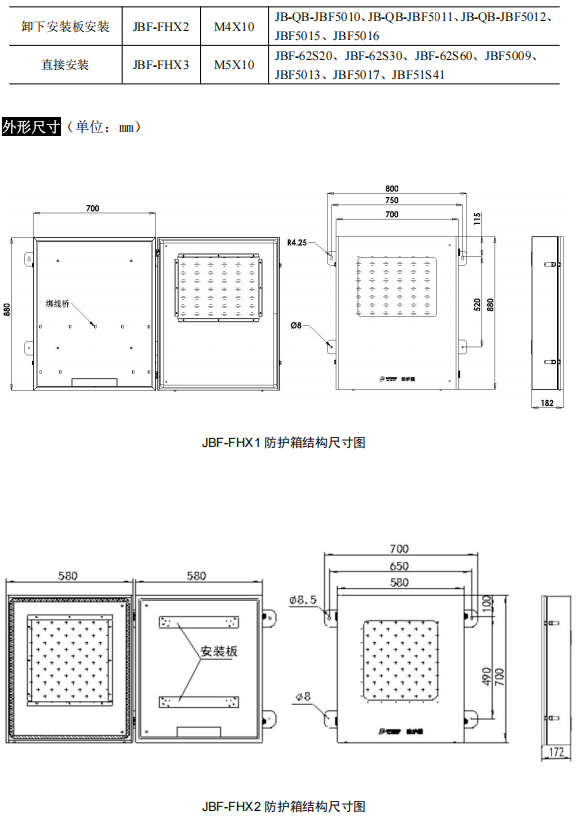

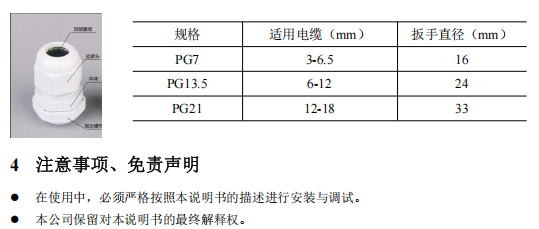

2）將防水接頭固定在防護箱進出線孔位上，注意擰緊且不得戳破防水接頭頂部保護膜。

3）將線路穿入防水接頭并鎖死（強弱電線注意分開布置）；

4）將控制器固定在防護箱內并完成接線。

注意：

1）防護箱的所有過線孔均應安裝防水接頭或堵頭；

2）根據防水接頭表選擇合適的出線孔并鎖緊接頭，保證不用的防水接頭頂部保護膜完好。
