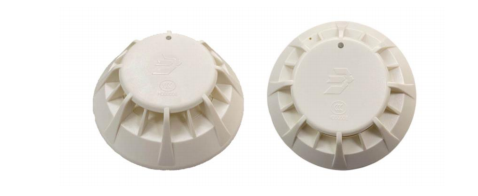

青鳥JTW-ZD-JBF5110點型感溫火災探測器接線安裝技術

1 概述

1.1 產品特點

? 內置消防行業專用朱鹮微處理器，探測器對自身采集到的數據進行存儲和分析，并具

有自診斷功能；

? 定溫與差溫報警功能；

? 采用玻璃封裝溫敏電阻，對溫度響應速度快；

? 有實時輸出溫度值功能，可以通過控制器查看現場的溫度變化曲線；

? 穩定性高，抗靜電、抗灰塵附著、抗電磁干擾、抗腐蝕；

? 抗潮濕能力、抗環境溫度影響能力強，可適應不同氣候環境的要求；

? 采用 SMT 表面貼裝工藝，采用導光柱；

? 外觀設計美觀大方。

1.2 適用范圍

? 相對濕度大，可能發生無煙火災，經常有大量粉塵的環境；

? 正常情況下有煙霧和蒸汽滯留的環境；

? 廚房、鍋爐房茶爐房、發電機房、烘干車間等；

? 室內車庫、吸煙室等；

? 其它不宜安裝感煙探測器的廳堂和公共場所。

1.3 型號組成

2 工作原理

感溫探測器由熱敏電阻及相應的放大處理等電路組成。熱敏電阻是一種具有溫度敏感

性的半導體電阻，阻值隨溫度的變化而變化，當溫度達到設定報警閾值時電路會發送報警

信號。

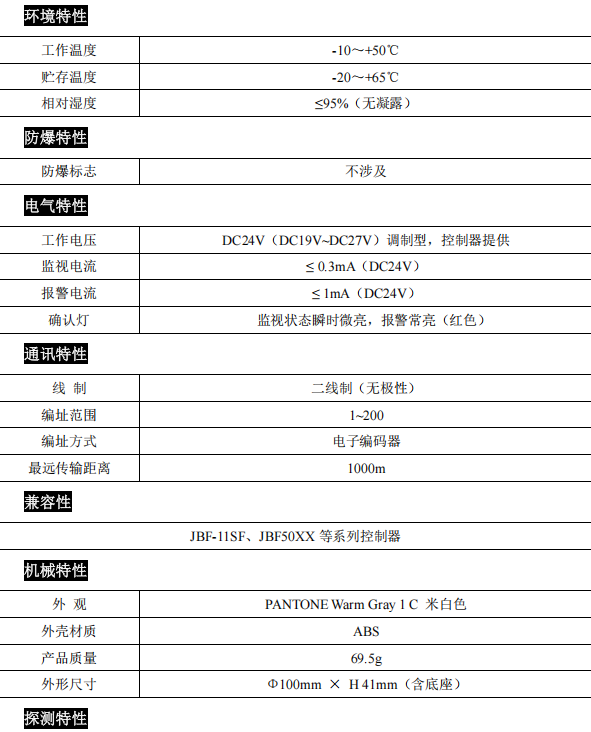

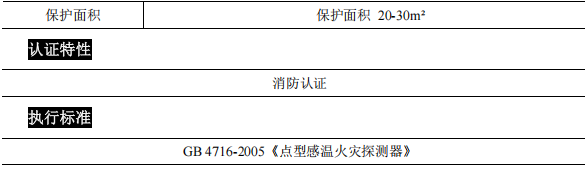

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

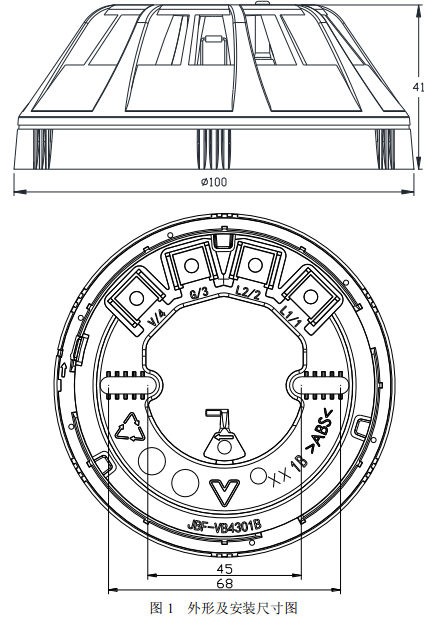

? 外形及安裝尺寸如圖 1 所示：

? 將探測器底座用 2 只 M4 的螺釘緊固在預埋盒上；

? 采用截面積 1.0mm2以上的雙絞導線，將回路兩總線 L1、L2 分別接在端子 L1 和端子L2 上，接線不分極性；

? 用編碼器對探測器寫入地址（1-200）；

? 將探測器嵌入底座，然后按順時針方向擰緊即可；

? 安裝時宜帶手套操作，以保持探測器外殼清潔。

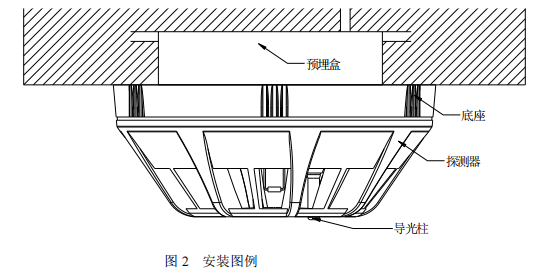

? 安裝圖例：

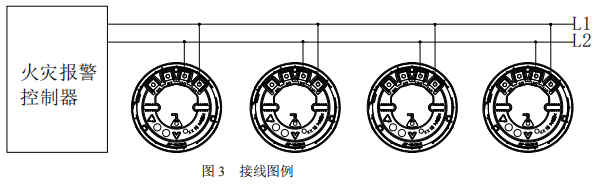

? 接線圖例：

4.2 調試方法

? 驗收依據：《火災自動報警系統施工及驗收規范》

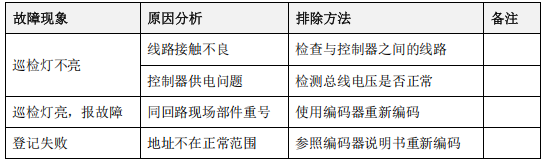

5 故障分析與排除

6 保養、維護

? 日常維護、保養、校準：

建議檢測驗收前加防塵罩保護，但系統正式運行前一定要去掉防塵罩。

7 注意事項、免責聲明

? 在使用中，必須嚴格按照本說明書的描述進行安裝與調試。

? 本公司保留對本說明書的最終解釋權。
